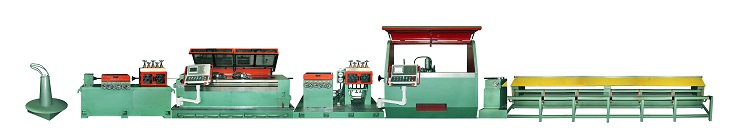

一、聯合拉拔機設備構造

A1、聯合拉拔機電控柜

A1.1三菱PLC（FX3GA-60MT+模塊FX2N-2DA）-日本品牌  1臺

A1.3 Parker主電機直流驅動器 （美國品牌）    1臺

A1.4 ParKer-C3伺服控制器（美國品牌）    1臺

A1.5施耐德（法國品牌）、德力西（國產品牌）配件             1套

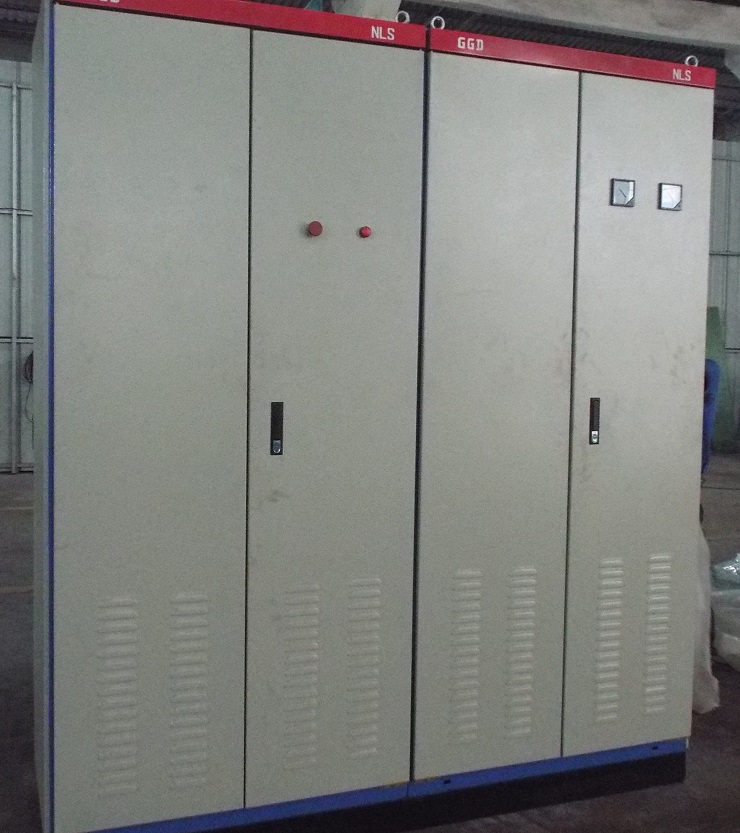

聯合拉拔機電控柜：

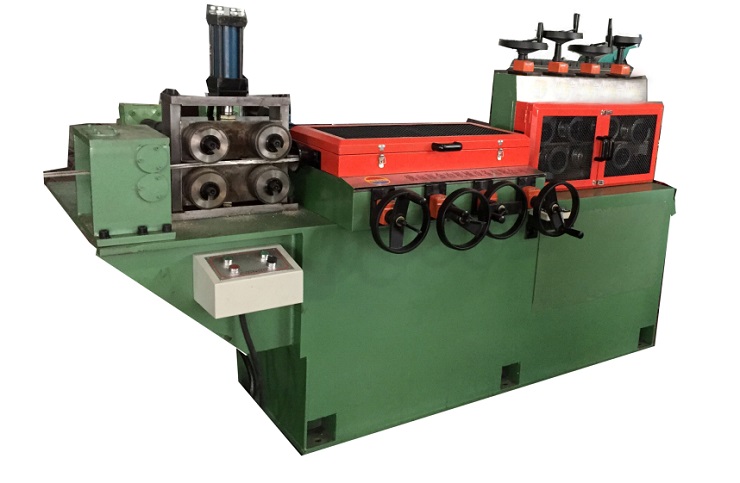

A2、聯合拉拔機放線架、初矯機

A2.1放線架組

（a）液壓傾倒放線架。

A2.2水平矯直組（中心電動可調）

（a）7個矯直輪：

A2.3垂直矯直組（中心電動可調）

（a）7個矯直輪：

A2.4進料動力四輥夾送輪

A2.5軸承品牌：NSK

A2.6防護網

聯合拉拔機放線架、初矯機圖：

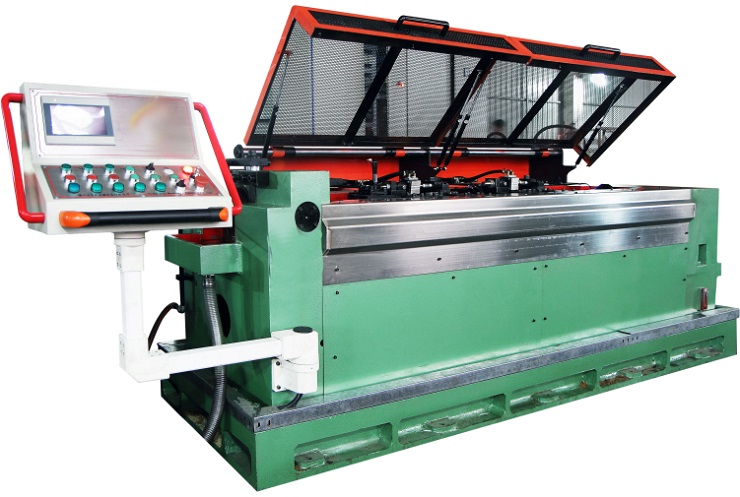

A3、聯合拉拔機拉拔主機

A3.1拉拔座主體     1個

A3.2主減速機及聯軸器    1套

A3.3雙凸輪及主傳動軸    1套

A3.4拉拔拖板及滑動導軌 1套

A3.5拉模座：外模座，內模座  1套（模具電動可調，操作位置：1、拉拔主機位置；2、剪切機位）

A3.6潤滑站：750W三相電泵  1臺

 A3.7無錫先鋒直流電機  1臺

A3.8軸承品牌： NSK

A3.9防護網           1組

聯合拉拔機拉拔主機圖：

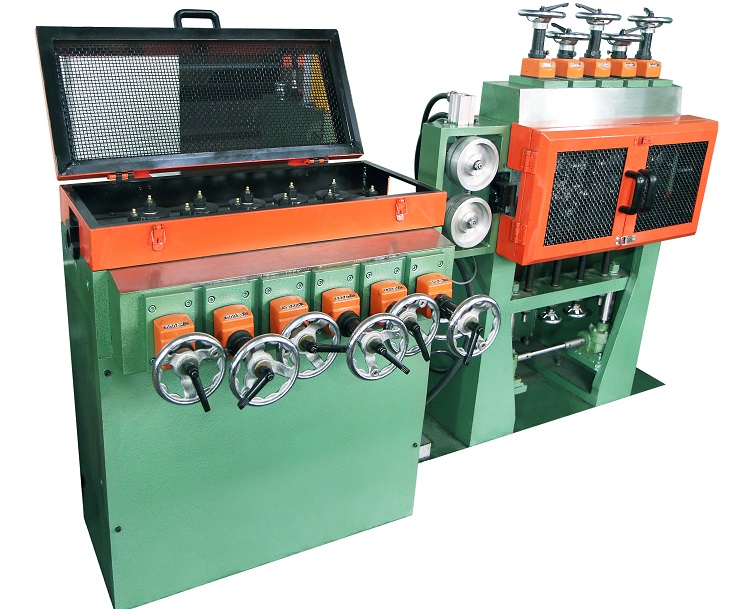

A4、聯合拉拔機精矯系統

A4.1編碼器裝置：準確計長和測量速度，給液壓剪切機給予工作信號。

A4.2水平矯直機組（中心電動可調）

（a）9個矯直輪

 A4.3垂直立矯機組（中心電動可調）

（a）9個矯直輪

A4.4防護網           1組

A4.5軸承品牌： NSK

聯合拉拔機精矯系統圖：

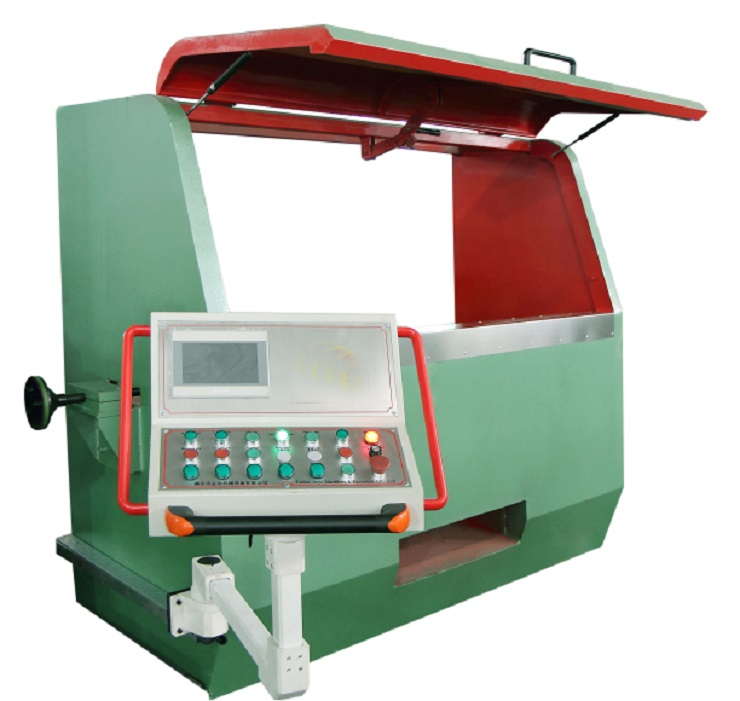

A5、液壓剪切機

A5.1夾送裝置           1組

A5.2剪切拖板裝置       1組

A5.3切斷機構裝置（易損件）   1組

A5.4計長檢測裝置       1組

A5.5伺服電機           1組

A5.6液壓站             1組

A5.7軸承品牌：NSK

聯合拉拔機液壓剪切機圖：

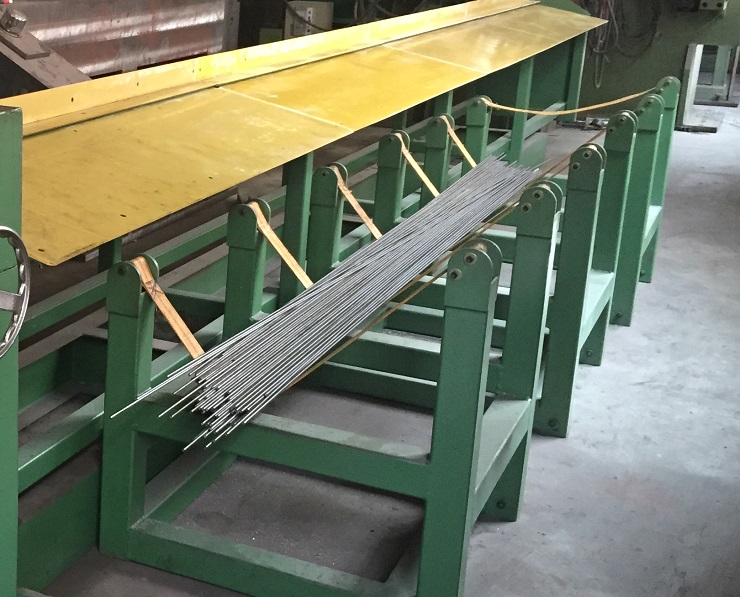

A6、聯合拉拔機收料架圖：
