FR-50*150型二軸式油壓滾牙機

FR - 50*150型二軸式油壓滾牙機 ------------------------------------------------------- 適用于金屬管（棒）滾牙

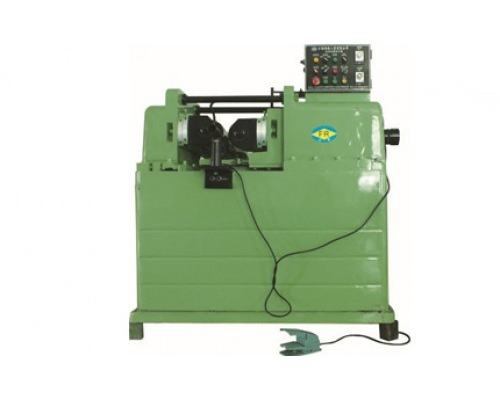

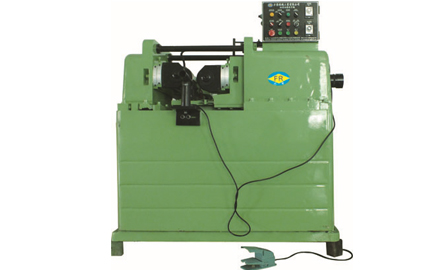

品    名：FR-50*150型二軸式油壓滾牙機

產品用途： 本設備適用于金屬棒材的滾牙，滾網紋、滾光、滾十字花、滾筋、滾球面、滾齒、調直；

機械布局： 立式  1軸固定  另一軸用油缸推進

重    量： 3250kg

螺絲外徑： Ф6-50mm

滾制長度： 固定或滾通(長度無限)兩用

電機功率： 15HP (11KW)

螺距范圍： 0.5-4.0mm

外形尺寸： 1900×2300×1500mm

一、 滾牙機產品概述：
產品用途：  本設備適用于金屬棒材的滾牙，滾網紋、滾直花、滾光、滾十字花、滾筋、滾槽、滾斷、滾球面、滾齒、 調直；
機械布局：  立式  1軸固定  另一軸用油缸推進。
設備品牌： 方榮    臺灣品牌滾牙機技術

二、滾牙機作業方式：
 將需要滾牙的棒材一端伸入二滾輪中間，通過滾牙輪對工件的擠壓而加工出相應的螺紋，專為棒類滾牙工件設計；

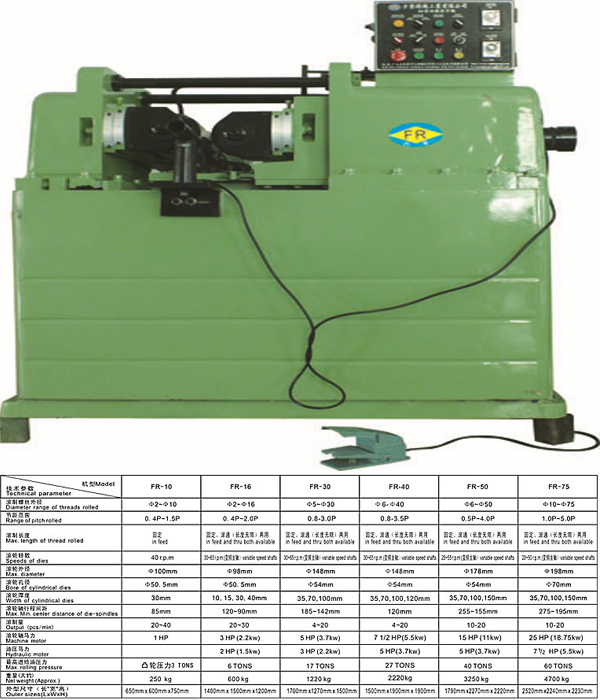

三、滾牙機設備性能：

A．滾牙形式 單件滾牙或連續工作   F．滾牙輪外徑 Ф178mm
B．滾制螺絲直徑范圍    管材Ф6－Ф50mm   G．滾牙輪內徑（健槽） Ф54mm(10×5)
C．節距范圍      0.5－4.0mm                       H．滾輪厚度 35/70/100/150mm
D．滾制螺絲最大長度 固定55mm、滾通（長度無限）兩用    I．輪轉軸間距離 255-155mm
E．滾輪轉速 25-55r/min   J．滾牙量 4-20pcs/min

四、滾牙機機器配置：

A．最高進給壓力： 17TONS   B．主機馬達： 15HP  (11KW)     C．滾輪軸傾角： ±3°
D．重量： 3250KG     E．電源電壓： 380V　50-60Hz
F．外形尺寸： 1700*1270*1500mm   G．油壓馬達： 5HP  (3.7KW)
