鏈式冷拔機（拉拔機）

一、鏈式拉拔機（抽 管）機產品概述：

產品用途： 本設備適用于金屬管（棒）材的拉伸（拉拔、冷拔、拉光、拉花、拉扭紋、拉直紋、拉三四六八角長方形等異形管棒的拉拔）加工。

機械布局： 鏈式冷拔機

設備品牌：方榮  臺灣品牌拉拔機技術

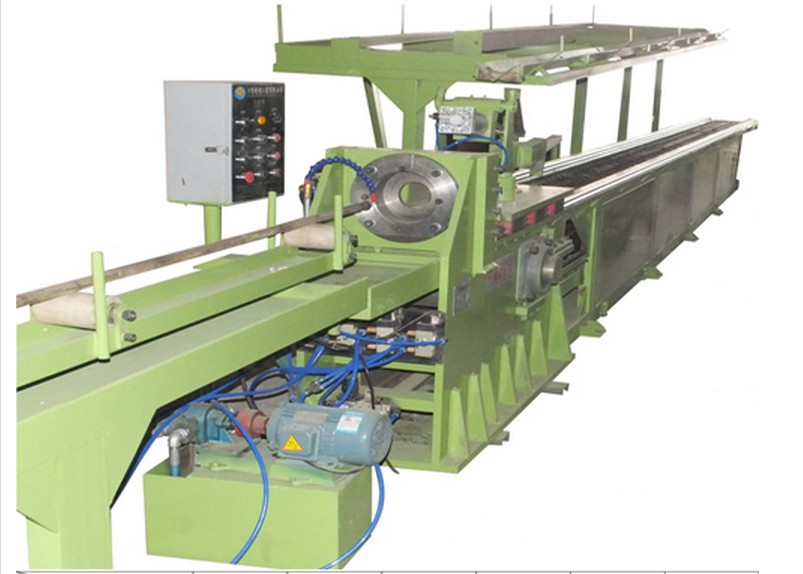

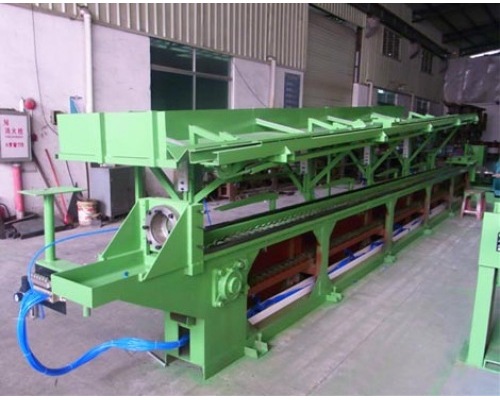

冷拔機圖片：

二、鏈式冷拔機（拉拔機）作業方式：

素材的一端經縮頭（壓頭）變小后，由人手握持伸入拉拔機的中心架模形內，經由氣動夾緊后，鏈勾勾住鏈條拉拔，拉拔時要求機身震動小，拉拔速度均勻穩定，并取得拉伸后成品最佳精度，達到成品均勻表面光滑良好品質，通常拉伸后達到上面目的的要求。

三、鏈式冷拔機（拉拔機）設備性能：

A．拉伸形式1線拉伸       E．中心高830mm

B．拉伸力120KN       F．加工范圍最大Ф40mm   壁厚3.5mm

C．拉伸速度  12m/min        G．抽心長度(推進器長度）有效長度8m

D．拉伸長度9000m

四、鏈式冷拔機（拉拔機）器配置：

A．型形： 變頻調速45KW   主電機37KW  小車減速馬達2.2KW　速比 15:1

B．出力：189N.M

C．轉速：1320-132r/min

D．電源電壓：380V　50－60Hz

五、鏈式冷拔機（拉拔機）驅動部分：

A．機架：槽鋼與扁鋼30*40焊接　方鋼35*35軌道

B．鏈條：3“  臺灣鏈條

C．鏈輪軸：Ф80
