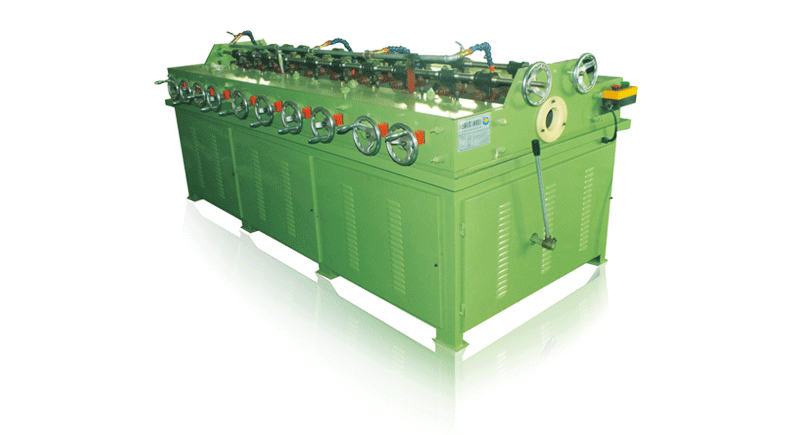

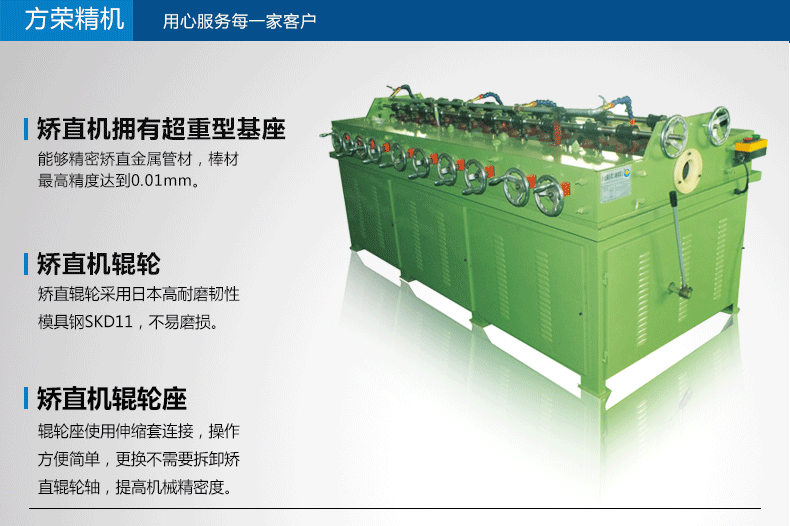

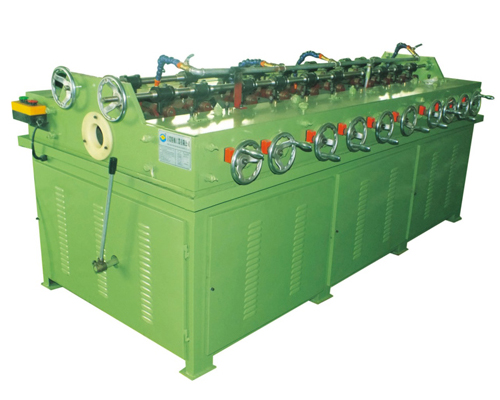

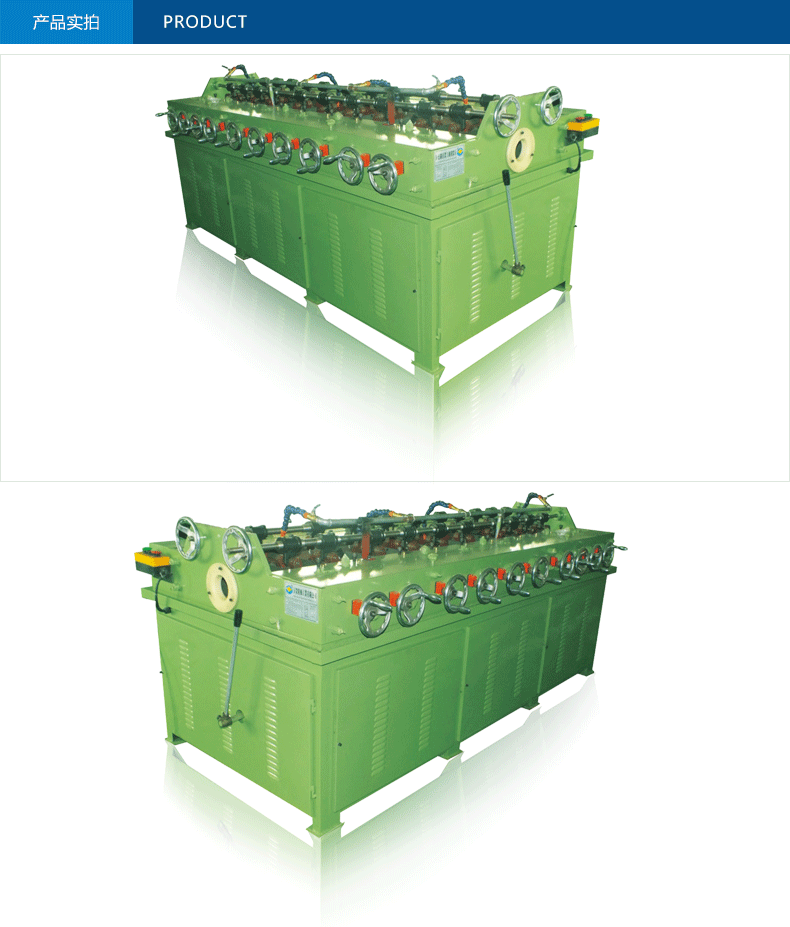

精密鋼管矯直機

矯直機

ＦＲ－50型（20）組

1．設備概要

Ａ．適用

本設備適用于金屬圓管（棒）材的矯直加工設備的購買（有一定效果的壓光．壓圓的作用）

Ｂ機械結構

臥式　20滾輪（10+10組）      臺灣品牌矯直機技術

2．工作方式

將需要調直的圓管（棒）材的一端伸入兩邊輪中間，經過電動機，多檔減速機皮帶輪（變頻調速），鏈條的雙邊傳動，使兩邊分布的滾輪向前推進，完成矯直工件的調直．

3.設備能力

Ａ．調直形式

一線調直　　連續工作

Ｂ．矯直范圍

管材ф13－36ｍｍ?。?.5ｍｍ.　棒材ф13-18mm

Ｃ．矯直工件長度

2米－15米

Ｄ．工作速度

40/69/101/149m/min

Ｅ．矯直精度

0.2≤mm/m

4．機器構造

Ａ．電機功率

7.5ＫＷ

Ｂ．減速機

7－10ＨＰ　四檔減速機

Ｃ．傳動軸

Ф54

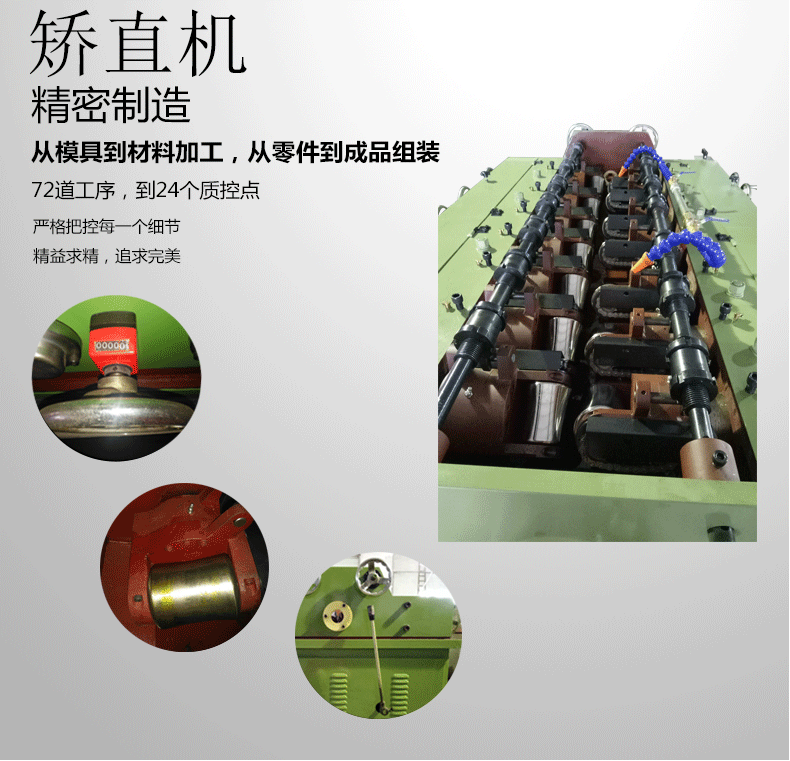

Ｄ．滾輪

Ф86.65×100     20組

E．外形尺寸

2500×1120×1040

F．中心高

810mm
