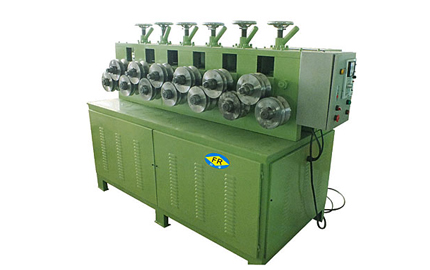

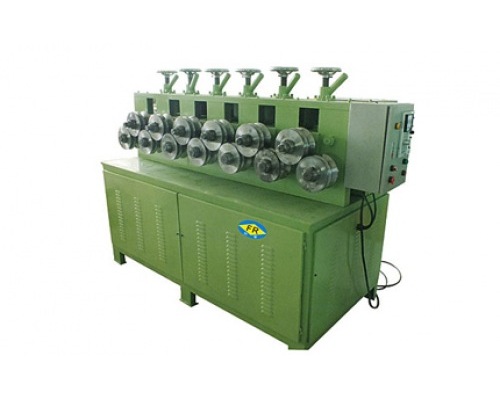

FR - 50異型（六角、方形）矯直機

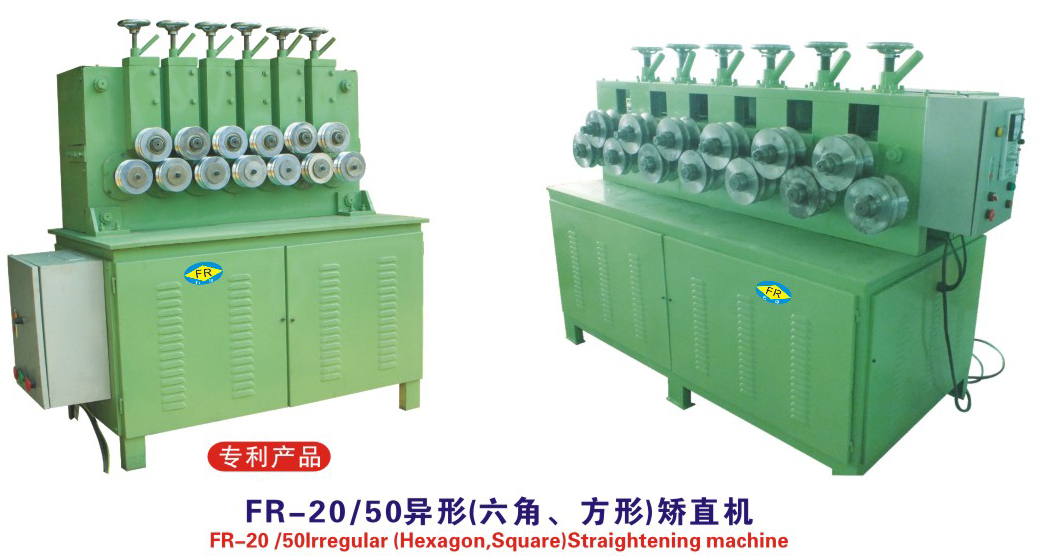

FR - 20/50異形（六角、方形）矯直機--------------------------------------------------適用于金屬異形材矯直

品 名：FR - 50異型（六角、方形）矯直機

產品用途：本設備適用于金屬異形材（方形、六角、菱形）的矯直。

機械布局：立式 13滾輪（6+7組）

重    量：2000kg

滾    輪：Ф175×105mm　13組

傳動軸：Ф58

電機功率：7.5KW

電源電壓：380V　50-60Hz

外形尺寸：1900×900×1400mm

一、 矯直機產品概述：

產品用途： 本設備適用于金屬異形材（方形、六角形、菱形）的矯直

機械布局： 立式　13滾輪（6+7組）

設備品牌：方榮  臺灣品牌矯直機技術

二、 矯直機原理：

將需要矯直的異形材的一端伸入上下滾輪中間，經過電動機、多檔減速機（變頻調速）、皮帶輪、鏈條的雙方同步傳動，使?jié)L輪帶動異形材向前推進，完成矯直工件的矯直。

三、 矯直機設備性能：

A．矯直方式一線調直　　連續工作

B．矯直規模S20-50mm

C．矯直長度2米－15米

D．工作速度0-15m/min

E．矯直精度≤0.5mm/m

四、 矯直機機器配置：

A．電機功率：7.5KW    A．減速機：ZQ350     C．傳動軸：Ф58mm         D．滾輪：Ф200×250 13組

E．中心高：980mm F．重量：2000KG I．電源電壓：380V　50-60Hz

F．外形尺寸：1900×900×1400mm

G．手輪的調整: 手輪旋轉一周，滾輪挪動4mm
