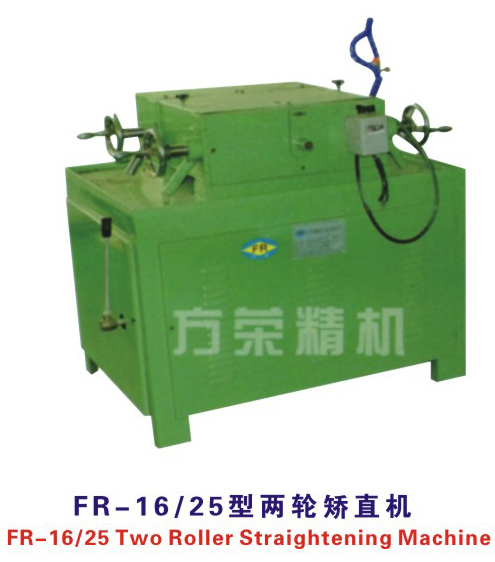

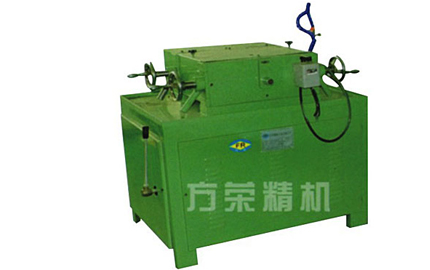

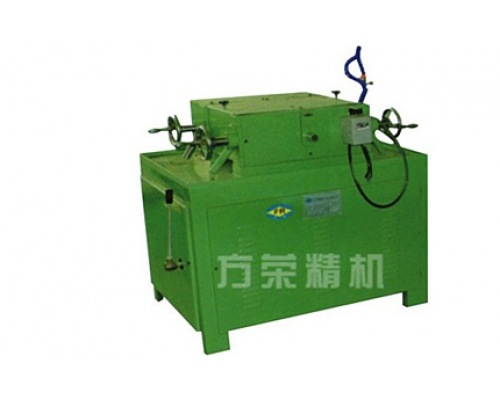

FR - 16/25型兩輥矯直機

FR - 16/25型兩輥矯直機------------------------------------------------------------適用于金屬管（棒）矯直

品    名：FR - 16/25型兩輥矯直機

產品用途：本設備適用于金屬圓管(棒)材的矯直，具有一定壓光、壓圓的效果。

機械布局：臥式  2滾輪（1+1組）

重    量：500kg

滾輪規格：Ф155×250mm

矯直精度：≤0.3mm/m

電機功率：3KW

電源電壓：380V　50-60Hz

外形尺寸：770×680×960mm

一、 矯直機產品概述：

產品用途： 本設備適用于金屬圓管（棒）材的矯直加工，具有一定壓光、壓圓的效果。

機械布局： 臥式　2滾輪（1+1組）

設備品牌：方榮  臺灣品牌矯直機技術

二、 矯直機原理：

將需要矯直的圓棒（管）材的一端伸入兩滾輪中心，經過電動機、多檔減速機（變頻調速）、皮帶輪、鏈條的雙邊同步傳動，使?jié)L輪帶動圓棒（管）材向前推進，完成矯直工件的矯直。

三、 矯直機設備性能：

A．矯直方式一線矯直　　連續工作

B．矯直范圍棒材 Ф5-16mm   管材 Ф10-20mm×T3.0mm

C．矯直長度300mm-500mm  超過500mm需自配前后支撐架

D．工作速度0-30m/min

E．矯直精度≤0.3mm/m

四、 矯直機機器配置：

A．電機功率：3KW    B．減速機：3-5HP     C．傳動軸：Ф58         D．滾輪：Ф200×250 2組

E．中心高：920mm F．重量：500KG G．電源電壓：380V　50-60Hz

H．外形尺寸：770×680×960mm

I．手輪的調整:  手輪旋轉一周，滾輪挪動5mm
