FR - 20/50異形（六角、方形）矯直機--------------------------------------------------適用于金屬異形材矯直

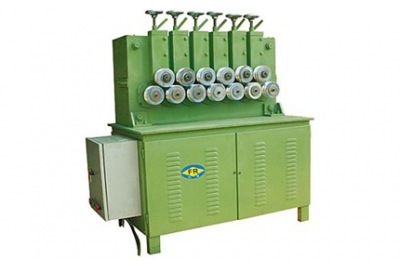

品 名：FR - 20異型（六角、方形）矯直機

產品用途：本設備適用于金屬異形材（方形、六角形、菱形）的矯直。

機械布局：立式 15滾輪（78組）

重    量：900kg

滾    輪：Ф102×50mm　15組

傳動軸：Ф58mm

電機功率：4KW

電源電壓：380V　50-60Hz

外形尺寸：1250×650×1300mm

一、 矯直機產品概述：

產品用途： 本設備適用于金屬異形材（方形、六角形、菱形）的矯直。

機械布局： 立式　15滾輪（78組）

設備品牌 : 方榮  臺灣品牌矯直機技術

二、 矯直機原理：

將需要矯直的異形材的一端伸入上下滾輪中間，經過電動機、多檔減速機（變頻調速）、皮帶輪、鏈條的雙邊同步傳動，使?jié)L輪帶動異形材向前推進，完成矯直工件的矯直。

三、 矯直機設備性能：

A．矯直方式一線矯直　　連續工作

B．矯直規模S9－20mm

C．矯直長度1米－15米

D．工作速度0-20m/min

E．矯直精度≤0.5mm/m

四、 矯直機機器配置：

A．電機功率：4KW    B．減速機：ZQ250     C．傳動軸：Ф58         D．滾輪：Ф102×50  15組

E．中心高：870mm F．重量：900KG I．電源電壓：380V　50-60Hz

F．外形尺寸：1250×650×1300mm

G．手輪的調整:  手輪旋轉一周，滾輪挪動2.5mm
