盤拉機系列 --- 倒立式管材盤拉機---------------------------------------------------------適用于金屬管（棒）

品    名：FR - 20全自動倒角機

產品用途：本設備適用于金屬圓管(棒)材的矯拉拔配套設

機械布局：臥式12滾輪（6+6組）臺灣品牌

加工范圍：圓棒（HeXRods) Ф8-18mm六角（HeX) Ф10-16mm

加工長度：2-4m

電機功率：15ＫＷ

最快速度：18-25pcs/min

外形尺寸：3250×1450×1250

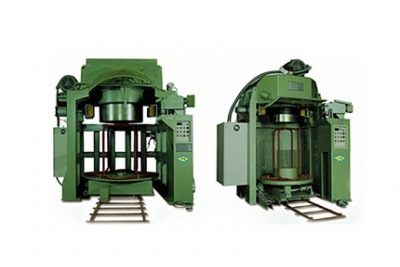

一、 倒立式管材盤拉機產品概述：

本公司生產的倒立式管材盤拉機是以無滑動的方式拉拔中、低碳鋼絲、不銹鋼絲、異型鋼絲及有色金屬粗、中直徑而 開發的設備，適用于標準件行業、超市貨架制造行業、鋼絲來料加工企業。若使用在黃銅絲行業中，可以對無氧黃銅 桿進行剝皮和拉伸，盤拉機配有剝皮和拉伸兩套模盒。機臺特點：傳動系統采用一級強力窄V帶組合硬齒面減速機或擺環減速機，安全可靠；收線盤重大；卷筒強制風冷；氣動壓輪；下線盤自主動力且下線圈徑可調；交流變頻調速，機臺操作方便，節能30%以上。

二、 倒立式管材盤拉機工作原理：

          電機通過皮帶輪及三級齒輪傳動，帶動置于減速箱輸出軸上的卷筒旋轉，牽引線材完成拉拔。經拉撥后的線材通過引線輥，導入落線架，落線架與卷筒同步旋轉。

三、  倒立式管材盤拉機結構特征：

         本設備為倒立式管材盤拉機，卷筒倒置于減速箱下部，拉拔后的線材可直接收至落線架，從而實現大盤重收線。

四、 倒立式管材盤拉機設備組成：

        本設備主要由機架、減速箱、卷筒、落線架、小車、氣動系統、交流變頻調速電控系統及電動機組成。
