V型 槽內螺紋成型機-------------------------------------------------------------------------------適用于金屬管

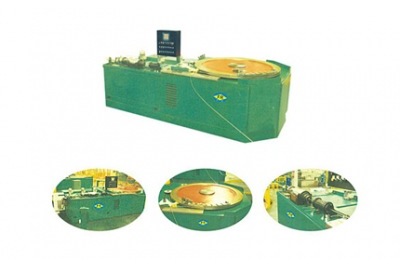

品    名：V型 槽內螺紋成型機

產品用途：適用于空調蒸發器內翅管、干蒸管、內肋管的內螺紋成型加工。

機械布局：臥式

重    量：15000kｇ

V型盤直徑：Ф2000mm

加工規格：Ф5-9.52mm

最高速度：100M

總功率：41ＫＷ

旋模轉速：0-35000rpm

成型速度：30-90m/min

一、 螺紋成型產品概述：

產品用途： 本設備適用于空調蒸發器內翅管V型內螺紋的成型加工

機械布局： 臥式　

二、 螺紋成型作業方式：

采用盤拉方式，拉拔時銅管在大盤上可以盤數圈，盤側具有壓緊輥，從而避免了V型槽打滑現象，同時避免V型槽由于大盤與銅管接觸太短，長時間拉拔V型槽過度磨損和橢圓度太大的問題，設備在拉拔時可以隨時監控銅管外表面的質量。

內螺紋成型機設備能力：

A．V型盤直徑CDR-SV口D 10      Ф2000mmCDR-SV口D 13      Ф2000mm

B．最大拉伸力   CDR-SV口D 10       Ma*8KNCDR-SV口D 13    Ma*19KN

C．最頻電機轉速    CDR-SV口D 10       35000rpmCDR-SV口D 13      24000rpm

D．成品管規格CDR-SV口D 10        Ф5-9.52mmCDR-SV口D 13      Ф5-12.7mm

E．最佳成型速度CDR-SV口D 10       30-90m/minCDR-SV口D 13      30-60m/min

F．總功率CDR-SV口D 10         ~41kwCDR-SV口D 13       ~55kw
