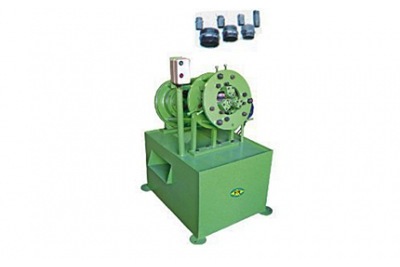

+  三軸滾牙機 --- FR-16型全牙機 ---------------------------------------------------------------- 適用于金屬管（棒）滾牙

一、滾牙機產品概述：
  產品用途：  本設備適用于金屬管材的滾牙，滾網紋、滾光、滾十字花、滾筋、滾球面、滾齒、調直 ；
  機械布局：  立式　3軸全部固定（在范圍內大小可調節）。
  設備品牌： 方榮  臺灣品牌滾牙機技術
二、滾牙機作業方式：
            將需要滾牙的管材一端伸入三滾輪中間，通過滾牙輪對工件的擠壓而加工出相應的螺紋，專為管類滾牙工件設計，以 等三角支撐原理，能確保工件的同心度、圓度、垂直度.

三、滾牙機設備性能：

A．滾牙形式 單件滾牙或連續工作   F．滾牙輪外徑 按需要訂做
B．滾制螺絲直徑范圍 管材Ф10-16mm      G．滾牙輪內徑（健槽） Ф25.4(6×3)
C．節距范圍 0.5-2.0mm                                 H．滾輪厚度 100mm
D．滾制螺絲最大長度 5mm-無限長   I．傳動裝置 傳動軸  萬向節
E．滾輪轉速 460r/min   J．滾牙量 1000mm/min

四、滾牙機機器配置：

A．主機馬達： 3HP 6N (2.2KW)             B．滾輪軸傾角： ±3°
C．重量： 300KG     D．電源電壓： 380V　50-60Hz
 E．外形尺寸： 1300×1400×1250mm
