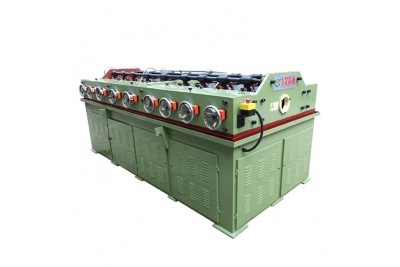

調直機

ＦＲ－100型

1．設備概要

Ａ．適用

本設備適用于金屬圓管（棒）材的矯直加工設備的購買（有一定效果的壓光．壓圓的作用）

Ｂ機械結構

臥式　17滾輪（8+9組）      臺灣品牌調直機技術

2．工作方式

將需要調直的圓管（棒）材的一端伸入兩邊輪中間，經過電動機，多檔減速機皮帶輪（變頻調速），鏈條的雙邊傳動，使兩邊分布的滾輪向前推進，完成矯直工件的調直．

3.設備能力

Ａ．調直形式

一線調直　　連續工作

Ｂ．矯直范圍

管材ф28-89ｍｍ　Ｔ3.0ｍｍ   棒材ф18-30mm

Ｃ．矯直工件長度

2米－15米

Ｄ．工作速度

變頻調速　0-50ｍ/ｍｉｎ

Ｅ．矯直精度

≤0.2mm/m

4．機器構造

Ａ．電機功率

15ＫＷ

Ｂ．變頻器

18ＫＷ

Ｃ．傳動軸

Ф55

Ｄ．滾輪

Ф123.65×150 　17組

E．外形尺寸

2700*1560*1160P

F．中心高

870mm

G．手輪的調節

手輪旋轉，滾輪移動   帶調節公差表

Ｈ.電源電壓

380Ｖ　50-60ＨＺ

Ｉ．重量

5000ｋｇ
