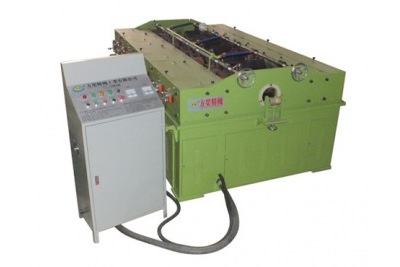

品    名 : FR - 100型矯直機（14輥輪）

產品用途 : 本設備適用于金屬圓管(棒)材的矯直加工具有一定的壓光、壓圓的效果

臥式14滾輪（7+7組）臺灣品牌

重量 : 5000kｇ

滾輪 : Ф120×150　14組

傳動軸 : Ф58mm

電機功率 : 15KW

電源電壓 : 380V　50-60HZ

外形尺寸 : 2350×1560×1160mm

一、 矯直機產品概述：

產品用途 : 本設備適用于金屬圓管（棒）材的矯直加工（有必定效果的壓光．壓圓的效果）

機械布局 : 臥式　14滾輪（7+7組）

機械品牌 : 方榮     臺灣品牌矯直機技術

二、 矯直機原理：

將需求調直的圓管（棒）材的一端伸入兩頭輪中心，經過電動機，多檔減速機（變頻調速）、皮帶輪、鏈條的雙邊同步傳動，驅動滾輪向前推動，完成矯直工件的調直。

三、 矯直機設備性能：

Ａ．調直方式一線調直　　連續作業

Ｂ．矯直范圍管材ф28－89ｍｍ*Ｔ3..0ｍｍ.      棒材　ф28-50mm

Ｃ．矯直長度2米－15米

Ｄ．作業速度變頻調速　0-40ｍ/min

Ｅ．矯直精度≤0.3mm/m

四、 矯直機機器結構：

Ａ．電機功：15KW    Ｂ．變頻器：18KW     Ｃ．傳動軸：Ф58 mm      Ｄ．滾輪：Ф120×150　14組

 E．中心高：920mm F．重量：5000kg  I．電源電壓：380Ｖ　50-60ＨＺ

 F．外形尺寸：2350×1560×1160

 G．手輪的調理 :  數顯表顯示挪動間隔，手輪旋轉一周，滾輪挪動1mm
